变频柜功能特点分析及注意事项

变频柜功能特点分析及注意事项

应用变频柜的主要目的就是调节设备的运行频率，减少设备在运行中的能量损失，同时也要保证设备能够正常运行。

变频柜主要在于能够减少设备直接启动时大电流对电机的损坏。变频控制柜在工业、农业、建筑等行业有着良好的声誉。继飞机电厂家简单介绍一下变频柜的功能特点。

变频柜功能特点分析有几下几方面：

1、变频控制柜可控电源开关性与设备电路保护功能

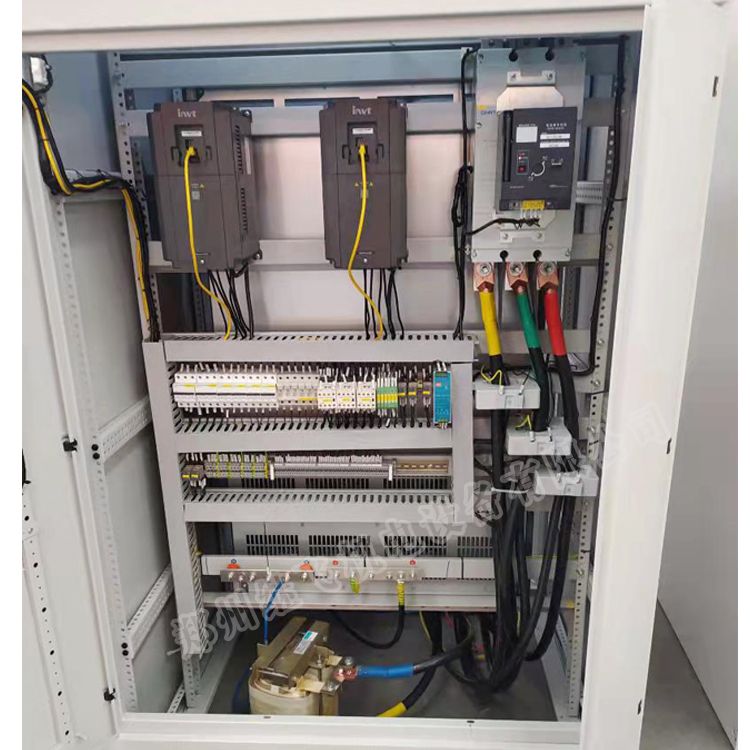

变频器控制柜设计方案有隔离开关元器件，与三相五线开关电源相接，能够协助变频器控制柜进行电源电路的导通实际操作，并在电源电路和软启动器短路故障或负载时出示维护。除此之外，变频器柜还能够在电动机维修时断开开关电源，确保操作工作人员的安全性。

2、变频控制柜的可视化控制功能

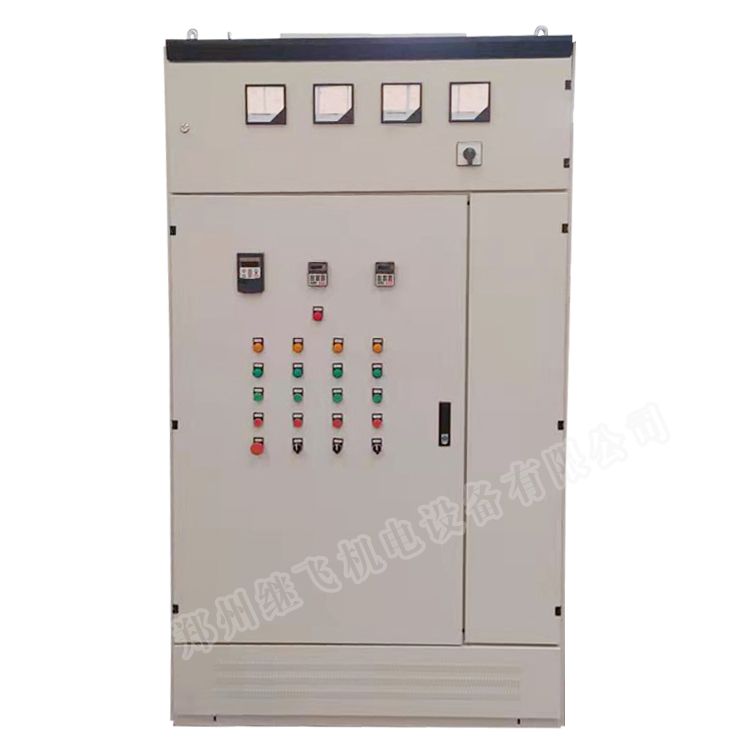

变频控制柜的柜门上设计方案有显示仪表和实际操作控制面板，与变频控制柜内的电气元器件联接，能够形象化显示信息变频控制柜的运作情况，便捷实际操作工作人员操纵直流变频设备的运作，对电机等可控机器设备开展当场实际操作。

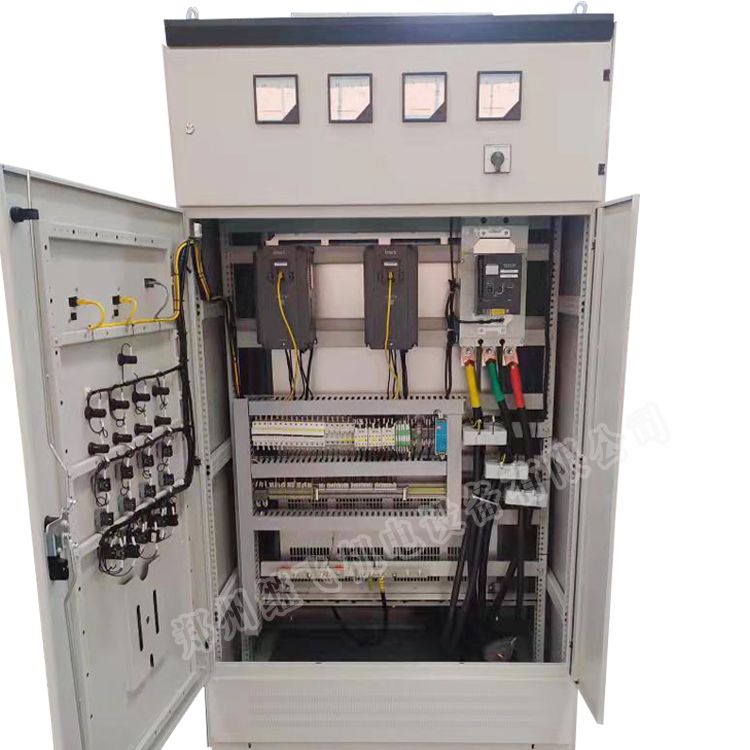

变频控制柜的柜体上还安装有电压表、电流表、频率表、功率指示器、报警指示器、运行指示器、工频指示器等各种仪表和指示器。变频控制柜的运行和工作状态可以直接反映在各种仪表和指示灯上，变频器的工作状态可以随时监控。

3、变频柜变频调速控制功能

变频控制柜的控制面板上设有变频调速旋钮，可根据操作者的输出频率向电机发送指令信号，控制电机的转速。变频器控制面板的部分产品具有市电频率切换功能，用于变频器出现故障时，通过自动控制电路将电机切换到市电电源。

变频柜虽然都具备不错的抗干扰,抵御恶劣环境的性能。但是由于变频柜工作现场实际情况各种各样,难免会出现一些较为恶劣的工作环境与状态,这种情况下变频柜的运行就可能会大概率的出现故障。

以下就是变频柜工作环境必须要注意的几点。

一、环境注意事项

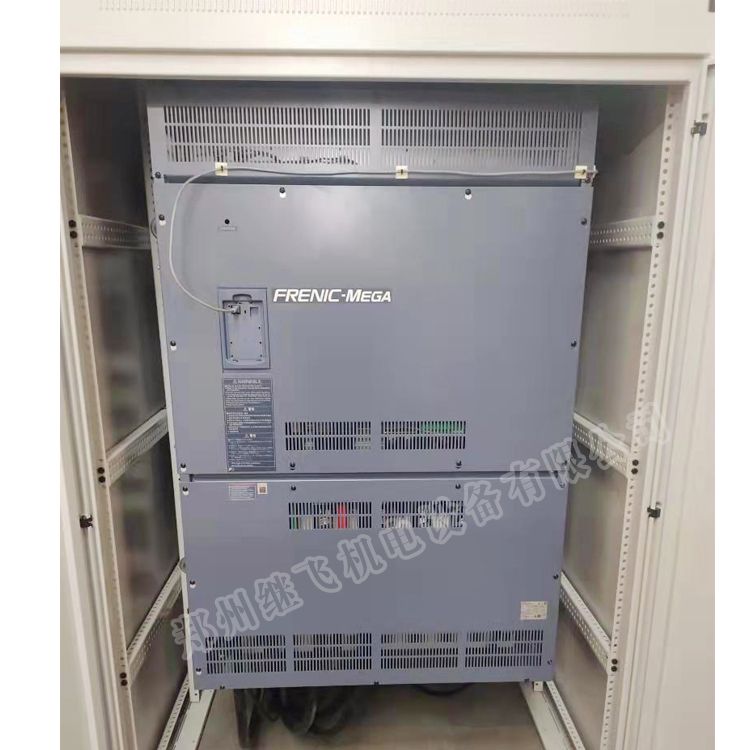

1、工作温度。作为大功率电子元件的变频器,容易受到运行温度的影响。产品一般要求在0 ~ 55°C之间,但为了保证工作安全可靠,应考虑留有使用空间,要控制在40°C以下。为了严格符合产品规范中的安装要求,在变频柜内,变频器应安装在箱体的上部。同时要求绝对不允许将加热元件或易于加热的元件安装在变频器的底部。

2、环境温度。当变频柜温度过高,温度变化较大时,转炉内部容易发生冷凝现象,其绝缘性能会大大降低,甚至可能导致短路事故。

3、腐蚀性气体。如果变频器工作现场可能存在腐蚀性气体浓度较大的问题,就会出现腐蚀变频柜的元件导线、侵蚀电路板,还会加速老化塑料器件,降低绝缘性能等问题。

4、振动和冲击。当受到机械振动和冲击时装有变频器的控制柜,有可能会出现电气接触不良的故障。此刻,应该提高变频柜的机械强度,同时远离振动源和冲击源之外,还需要利用用防震橡胶垫来固定产生振动的部件,如变频柜内外的电磁开关。运行- -段时间后,应对设备进行检查和维护。

二、电气环境事项

1、防止电磁干扰。在变频器运行过程中,由于整流和变频,在其周围会产生大干扰电磁波。这些高频电磁波对附近的仪器有一定的干扰。 为了屏蔽变频器对仪表的干扰,变频柜内的仪表和电子系统应使用金属外壳来防止干扰。所有部件都应可靠接地。此外,变频柜的电气元件、仪表和仪表之间的连接应选用屏蔽控制电缆,屏蔽层应接地。如果处理不好电磁干扰的问题,整个系统就可能出现变频器无法正常工作,同时导致控制单元故障或损坏等问题。

2、防止输入过压。通常在变频柜的电源输入端提供过压保护,但是如果输入端的高电压施加时间过长,变频器的输入端就会损坏。因此,在实际应用中,有必要验证逆变器的输入电压、单相或三相电压以及逆变器使用的额定电压。特别是当电源电压极不稳定时,应提供稳压设备,否则会造成严重后果。

三、防雷事项

在安装变频柜中,通常会设置雷电吸收网络来防止瞬时雷电侵入和损坏变频器。然而,在实际工作中,特别是当电力线路架空引入时,单纯的变频器吸收网络不能满足要求。在闪电活跃的地区,这个问题尤为重要。如果电源为架空进线,则应在进线处安装一个专用的变频避雷器(可选) ,或根据规范要求,在距离变频器20m处埋设一根钢管进行特殊接地保护。如果电源通过电缆引入,控制室的防雷系统应做好准备,防止雷电进入并损坏设备。实践表明,该方法能够基本有效地解决雷击问题。
