电气控制柜配线知识（二）

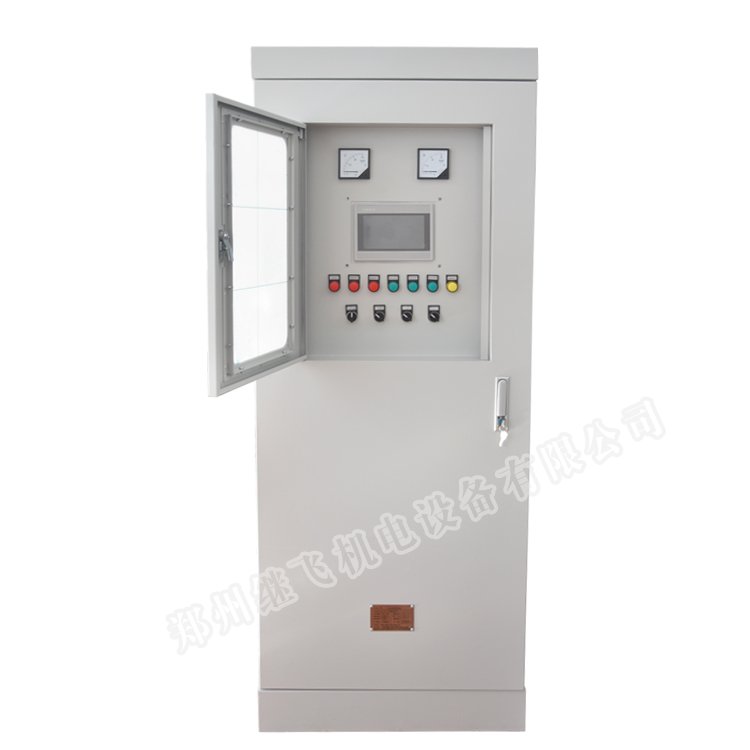

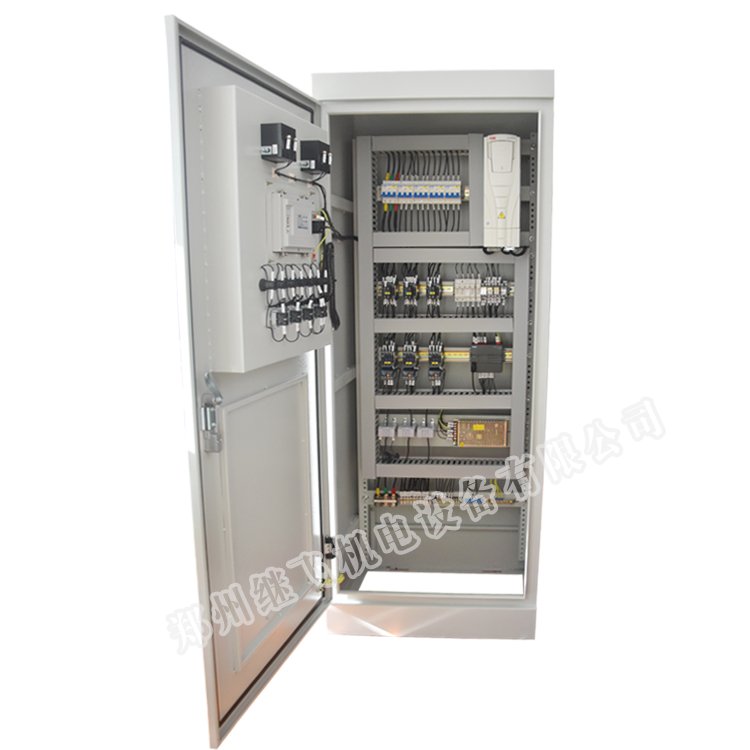

      电气控制柜配线有柜内和柜外两种。电气控制柜外配线常用线管配线，电气控制柜柜内配线有明配线、暗配线和线槽配线等。
     继飞机电线管配线
     对于不在电气控制柜内的所有导线都应穿管，管配线具有耐潮、耐腐、导线不易遭受机械损伤的特点，常用于承受一定压力的地方。
     1 ．电气控制柜铁管配线
     l ）根据使用场合和导线截面及导线根数选择铁管类型及管径，所穿导线截面积应比管内径截面积小40％。

    2 ）尽量取最短距离敷设铁管，并且管路应尽可能少转角或弯曲（一般不多于三个），管路引出地面时，离地面高度不得小于0.2m 。
    3 ）铁管弯曲时，弯曲半径不小于管径的4 一6 倍，且弯曲后不可有裂缝和凹陷现象，管口不能有毛刺。
    4 ）线管敷设前，应先清除管内杂物和水分，管口塞上木塞；对明设的铁管应采用管卡支持，并使管路做到横平竖直。
    5 ）不同电压、不同回路的导线不得穿在一根管内，除直流回路导线和接地线外。铁管内不允许穿单根导线。
    6 ）铁管内导线不准有接头，也不能穿入绝缘破损后经包缠绝缘的导线。
    7 ）穿管导线的绝缘强度应不低于500V ；导线最小截面积规定为铜芯线1.5mm2，铝芯线2.5 mm2

    8 ）管路穿线时，选用直径1.2mm 的钢丝做引线。当线管较短且弯头较少时，可把钢丝引线由管子一端送向另一端，这时一人送线一人拉线。若管路较长或弯头较多时，在引线端弯成小钩，从管子的两端同时穿人引线。当钢丝引线在管中相遇时，转动引线使其钩在一起，然后从一端把引线拉出，即可将导线牵引人管。注意穿线时需在管口加护圈并保证穿管导线的长度大于所穿管路的总长度。
    9 ）铁管应可靠地保护接零或接地。
