电气控制柜柜内的配线技巧

       根据电气控制柜线路的特点、设备要求选择合理的电气控制柜内配线方式，下面继飞机电介绍几种常见的配线方式。
       1 ．明配线
       明配线又称板前配线，其特点是导线走向清楚、检查故障方便，但工艺要求高，配线速度较慢，适用于电路比较简单，电器元件较少的设备。采用明配线时应注意以下几个方面。
       1）明配线一般选用BV型的单股塑料硬线作连接导线。
      2 ）线路应整齐美观，做到横平竖直，转弯处应为直角；成排成束的导线用线束固定；导线的敷设不影响电气元件的拆卸。
      3 ）导线与接线端子应保证可靠的电气连接，线端应弯成羊角圈；对不同截面的导线在同一接线端子连接时，大截面在下，小截面在上，且每个接线端子原则上不超过两根导线。

      4 ）导线应尽可能不重叠、不交叉。
       2 ．暗配线暗配线又称板后配线，其特点是板面整齐美观，配线速度较快，但检查电气线路故障时较困难。暗配线应注意下面几点。
       l ）电器元件的安装孔、导线穿线孔的位置要准确，孔径要合适。
      2 ）板前与电器元件的连接线要接触可靠，穿板的导线应与板面垂直。
      3 ）配电盘固定时，应使安装电器元件的一面朝向电气控制柜的门，以便检查维修，且板与安装面要留有一定的间隙。
      3 .线槽配线
     它综合了明配线和暗配线安装的优点，不仅安装施工迅速简便，而且外观整齐美观，检查维修及改装方便，是目前使用较为广泛的一种配线形式，特别适用于电气线路复杂、电器元件多的电气设备安装。一般使用塑料多股软导线作为其连接导线。

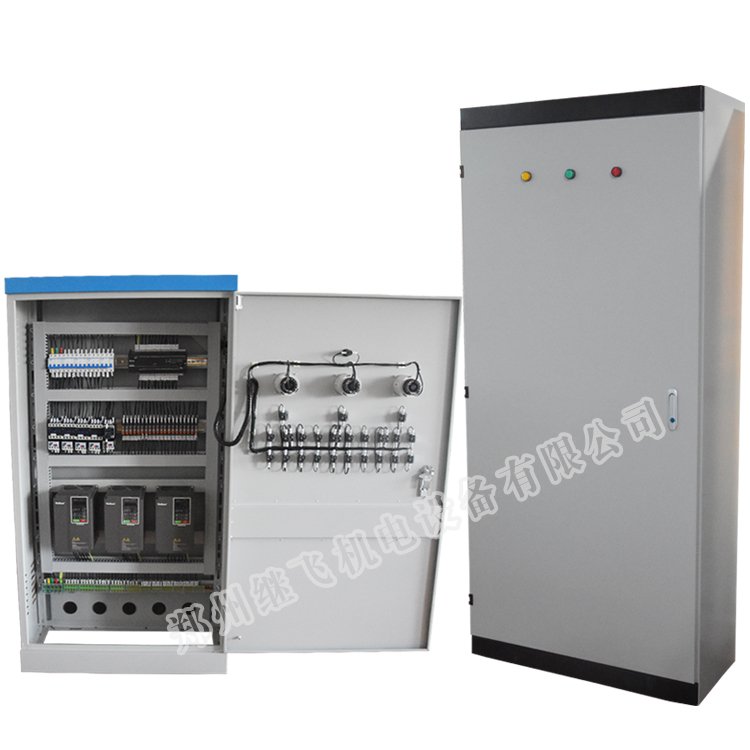

     1-线槽 2电器元件 3-接线端子排
     为便于接线和维修，电气控制柜所有的进出线都要通过接线板连接，接线板的节数和规格应根据进出线的根数及流过的电流进行选配组装，且根据连接导线的号码进行编号，接线板安装在电气控制柜柜内的最下面或侧面,
      4、电器元件布局
     电器元件在电气控制柜中或配电板上的布局要合理。其中的原则是：连接导线最短，导线交叉最少。
