电气控制柜内接线端子排的安装

电气控制柜内接线端子排的安装

电气控制柜内接线端子排的安装，应该合下列要求：

一、端子排无损坏，固定牢固，绝缘良好。

二、端子应有序号，端子排应便于更换且接线方便。

三、回路电压超过400V都，端子板应有足够的绝缘并涂以红色标志。

四、强，弱电端子宜分开布置；应有明显标志并设空端子隔开或设加强绝缘的隔板。

五、正，负电源之间以及经常带电的正电源与合闸或跳闸回路之间，宜以一个空端子隔开。

六、电流回路应经过试验端子，其它需断开的回路宜经特殊端子或试验端子。试验端子应接触良好。

七、潮湿环境宜采用防潮端子。

八、接线端子应与导线截面匹配，不应使用小端子配大截面导线。

九、连接件均应采用铜质制品，绝缘件应采用自熄性阻燃材料。

十、各电器，端子牌等应有尽标明编号，名称，用途及操作位置，其标明的字迹应清晰，工整，且不易脱色。

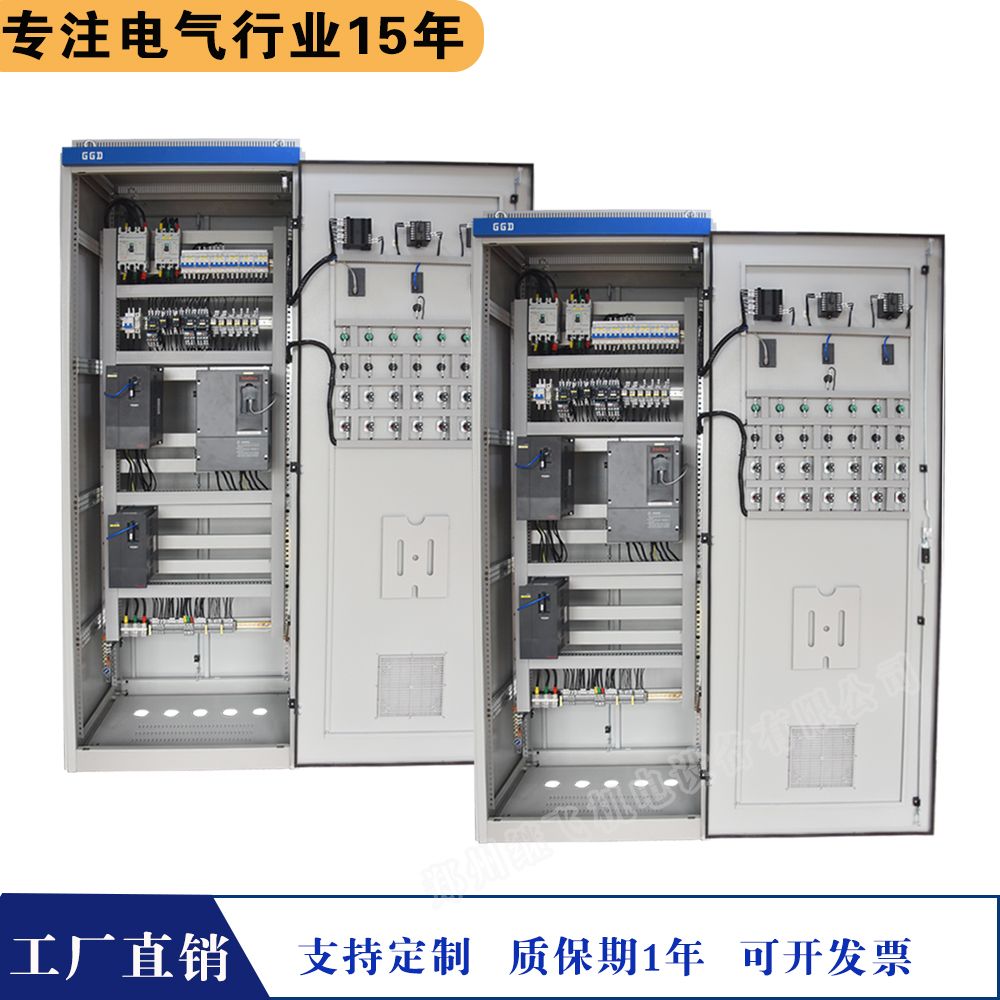

继飞机电认为电气控制柜内电路接线配线，应该合下列要求：

一、按图施工，接线正确。

二、导线与电气元件间采用螺栓连接、插接、或压接线等到，均应牢固可靠。

三、电控柜内的导线不应有接头，导线芯线应无破损伤。

四、电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰且不易脱色。

五、配线应整齐、清晰、美观、导线绝缘应良好，无损伤。

六、每个接线端子的每侧接线宜为1根，得超过2根。对于插接式端子，不同截面的两根导线不得接在同一端子上；对于螺栓连接端子，当接两根导线时，中间应加平垫片。

七、电路接地应设专用螺栓。

八、动力配线电路采用电压不低于500V的铜芯绝缘导线，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于0。5m㎡截面的绝缘导线。

用于连接门的电位器、控制台板等

电气控制柜可动部位的导线尚应符合下列要求：

一、应采用多股软导线，敷设长度应有适当裕度。

二、线束应有外塑料管等加强绝缘层。

三、与电器连接时，端部应绞紧，并应加终端附件或搪锡，不等松散、断股。

四、在可动部位两面三刀端应用卡子固定。

引入电气控制柜的电缆，应符合下列要求：

一、引入电控柜的电缆应排列整齐，编号清晰，避免次序交叉，并应固定牢固，不午使用所接的端子排受到机械应力。

二、电缆在进入电控柜后，应应用卡子固定和扎紧，并应接地。使用于静态保护、控制等逻辑回路的控制电缆，应采用屏蔽。其屏蔽层应按设计要求的接地方式接地。

三、橡胶绝缘的芯线应外套绝缘管保护。电控柜内的电缆芯线，应按重直或水平有规律地配置，不得任意歪斜交叉连接。备用芯线长度应留有适当余量。

四、强、弱电回路不应使用同一根电缆，并应分别成束分开排列。

五、直流回路中有水银接点的电器，电源正极应接到水银侧接点的一端。

六、在油污环境，应采用耐油的绝缘导线，橡胶或塑料绝缘导线应采取防护措施。
