电气线路规范在变频控制柜中的重要性

一、电气线路规范的基础——安全与可靠性

二、正确选择电缆与配线

1、变频控制柜的电气线路设计中，电缆的选择与配线方法是关键环节。变频器输出侧的电缆由于要承载高频、高电压的脉冲信号，对电缆的抗干扰性提出了很高的要求。通常，建议使用屏蔽电缆，以减少电磁干扰(EMI)对周边设备的影响。此外，电缆线径的选择应根据电流的大小、线路长度及负载类型来确定，避免因线径过小导致的电缆发热或压降过大，从而影响系统的正常运行。

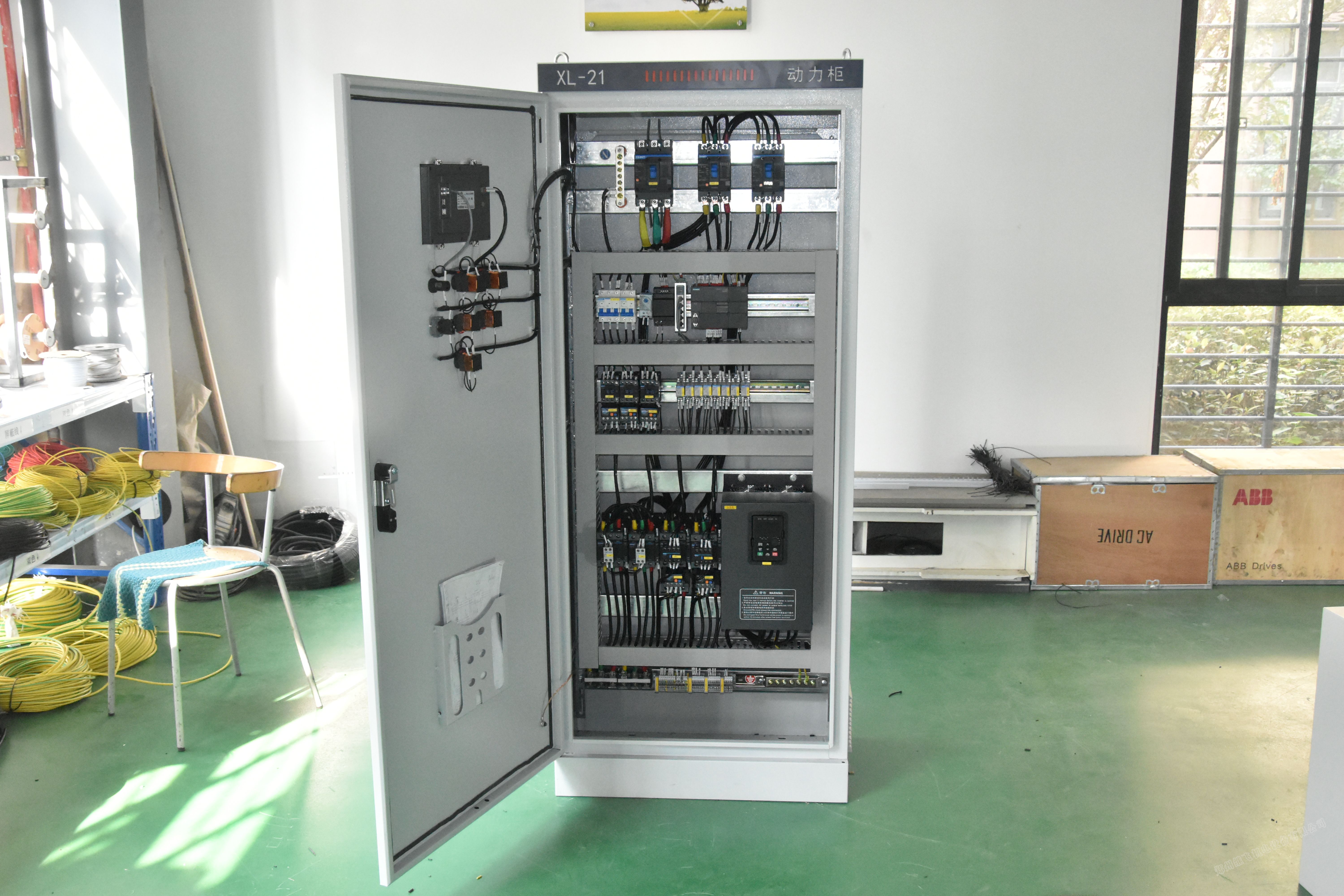

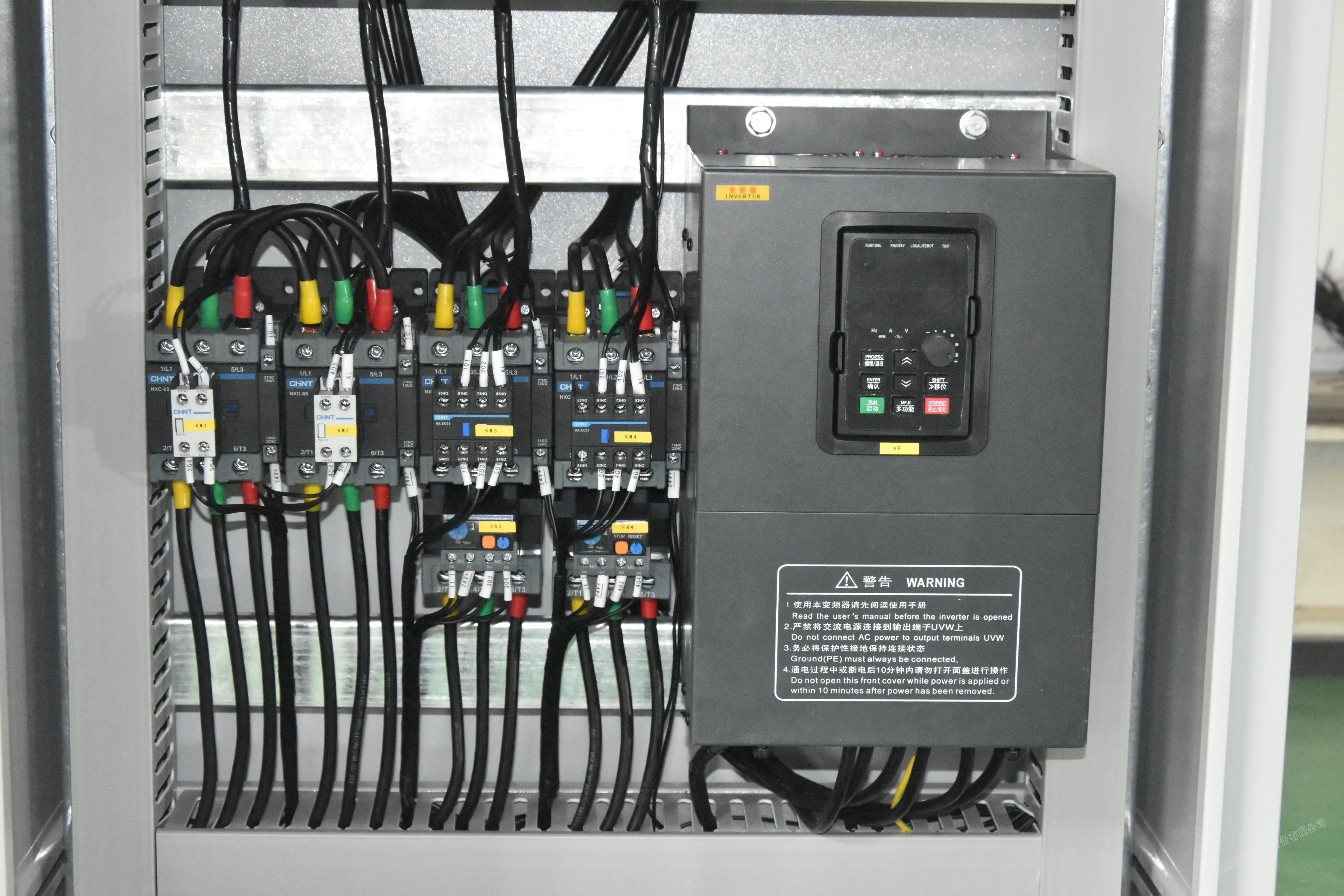

2、在配线时，严格区分强电与弱电线路，尤其是在控制柜内，强电线路与信号线路要保持足够的距离或采用屏蔽措施，以防止干扰。此外，电缆的敷设应整齐有序，避免交叉和扭曲，并且要有明确的编号和标识，方便后续的维护与检修。

三、接地系统的设计与应用

接地是保障电气设备安全运行的重要措施之一。在变频控制柜中，接地系统的设计尤为重要。由于变频器工作时会产生高频谐波，对接地系统的质量要求很高。如果接地不良，不仅会导致电磁干扰问题，还可能引发变频器误动作，甚至损坏设备。因此，变频控制柜的接地符合规范要求，一般建议采用单点接地方式，确保接地电阻满足要求，并且要定期检测接地系统的可靠性。

四、电磁兼容性的考虑

变频控制柜的电磁兼容性(EMC)问题也是电气线路规范中不可忽视的一部分。变频器的高频开关动作会产生大量的电磁干扰，这些干扰可能影响到其他电子设备的正常工作。为此，在设计变频控制柜的电气线路时，应充分考虑电磁兼容性，采取有效的屏蔽、滤波和布线措施，降低电磁干扰的影响。

总之，电气线路规范在变频控制柜的设计、安装和维护过程中扮演着举足轻重的角色。只有严格遵循电气线路规范，才能确保变频控制柜的安全性、可靠性和长久的使用寿命。随着工业自动化程度的不断提高，变频控制柜的应用将更加广泛，因此，需要重视电气线路规范，持续优化设计和施工流程。
