低压控制柜的布线规范及线圈使用
我们在设计控制柜时，为了能够保证功能的实现，对于控制柜的接线工艺要求十分严格，这样设计出来的控制柜美观大方，方便检修。那么低压控制柜在布线的过程中要注意哪些事项呢？
穿线前要仔细阅读图纸，然后合理安排每根电缆和电线的穿线顺序以及在控制柜内的放电位置。例如，电线可以按照空气开关或漏电保护器的安装顺序排列。
每穿完一根电线，就要我们做好一根电线的标识，千万不要因为忘记也不要标记数据错误；
穿电线时，我们必须要在进行低压控制柜内留有适当的余量，正常发展情况下预留电线的长度一般都是控制柜周长的二分之一，以此作为保证盘线时可以得到合理设计布置和以后检修；
按照我们的标记顺序布线，按照从远到近的压接原则，即先将开关的电缆压接到较远的地方，然后按照这个顺序一步一步地压接到较近的开关上;
电线压接完成后，我们将完成的电线固定，一条线路中的电线先用扎带捆绑，然后不同线路中同一位置的电线再用扎带捆绑。火线、零线和地线应分开捆扎。然后把标志挂在电线上或者直接戴在电线上。
低压控制柜线圈使用注意事项：
当在线圈上施加的电压是逐渐增加时，会使这一不稳定阶段的时间变长，影响继电器的使用寿命。为了能够尽量可以减少这种情况对继电器的影响，应使用阶跃电压（采用控制开关电路）给线圈供电。
如果电源线很长，一定要测量继电器线圈两端的电压，并根据额定电压的施加原则选择继电器。
如果在与动力线等并行数据进行学习长距离配线时，当线圈电源断开时，线圈两端会由于我国电线的寄生电容可以产生不同电压，造成学生释放一些不良，在这种发展情况下，请在线圈两端连接旁路电阻。
线圈进行长期发展连续通电时，由于线圈通过自身发热会促使线圈绝缘结构材料老化、特性劣化，因此，在这种社会情况下，请使用磁保持型继电器。必须可以使用单稳态继电器时，请使用不易受外部市场环境因素影响 的密封型继电器，并采用学生适当提高保护工作电路以防止万一接触不 良或断线时造成经济损失。
通断频率低于1个月1次时，请定期检查触点接通情况。长期不通断触点时，触点表面可能会生成有机膜，造成触点接触不良。
如果继电器长时间置于高温高湿环境中或持续通电，线圈容易接地，请尽量不要接地。如果线圈必须接地，将继电器线圈末端的控制开关设置在线圈的正端。

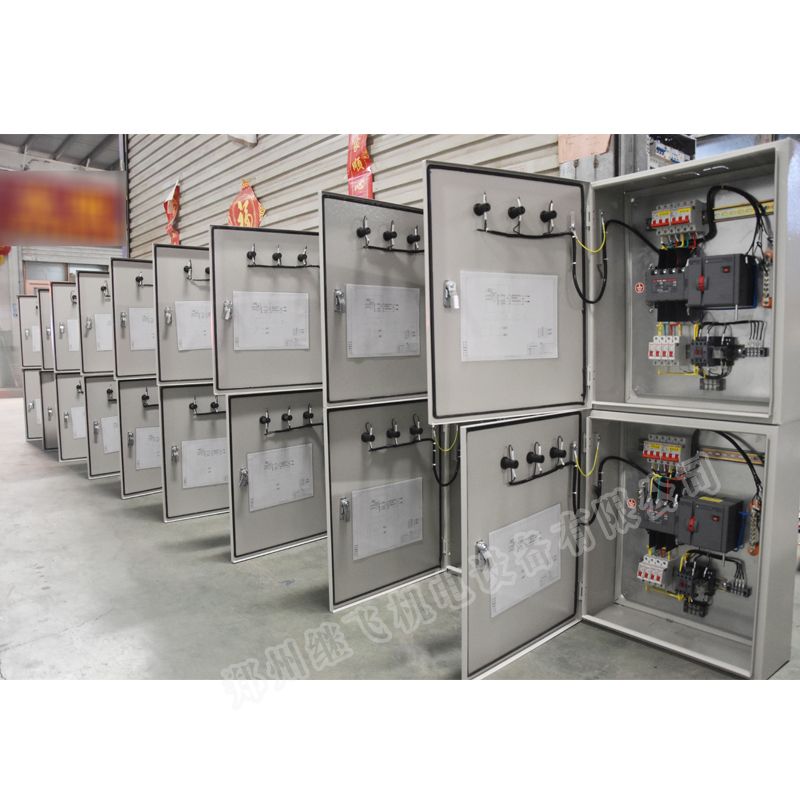

郑州继飞机电设备有限公司专门定制各类低压控制柜，变频柜按需定制，节能环保，欢迎广大客户来电咨询，进厂参观！
