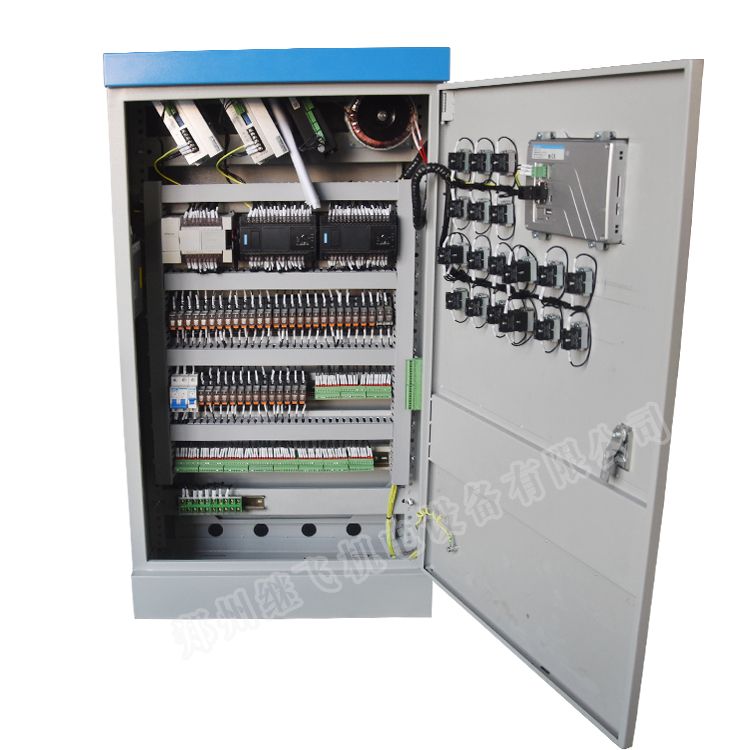

低压控制柜内部的主要组件是就是接线端子，控制柜内部要是没有端子接线和布线就很杂乱很难控制的，在控制柜里的作用很是重要的，所以控制柜是很需要数量是非常大的，接线端子的安装直接影响着工程系统的安全可靠性，所以一个规范的接线安装就显得尤为重要。

一、按照原理图来了，不在同一位置的的要上端子，千万不要一个端子接3根线。查错就不是那么查了，只能按照原理图来一个个对。

1、导线横剖面的选用市电（交流220）电压回路的线用1.5平方毫米的；电流回路用2.5平方毫米的。蓄干电池普通用1.5平方毫米就可以。

2、接线时分，要查缉好导线两端的信号是否对应，免得导致何必要的不对。

3、主要的是看的懂原理图及接线图。 　　

二、若是生手要先审图，整理一条思路，而且还可以查缉一下图纸有没有问题，不懂的地方可以先弄了然，这么有利于做线。而后才起始接线。囫囵接线的过程都需要心细，当然，假如你是老手的话，就无须说如此多了。

施工成员应认真阅读并谙熟二次线符号，要将二次接线图与原理图施行核对，确保接线图不错无误。　　

对二次接线施工的要求：按图施工，接线不错；导线与电气元件采用螺栓连署、插接、烧焊或压接等，均应牢固靠得住，接线优良；配线齐楚清楚、美观；导线绝缘优良，无缺伤；柜内导线不应有接头；回路编号不错，笔迹清楚。

电缆芯线剖面的取舍还应合乎下列要求： 　　

（1）电流回路：应使电流互感器的办公正确等级，此时，如无靠得住依据，可按断路器的电流容积确认最大短路电流。 　

（2）电压回路：当所有保障装置和安全半自动装置动作时（考量到进展，电压互感器的载荷最大时），电压互感器至保障和半自动装置屏的电缆压降不应超过额定电压的3百分之百。　　

（3）操作回路：在最大载荷下，操作母线至设施的电压降，不应超过10百分之百额定电压。　　

三、电流互感器二次绕组不准许开路。电压互感器二次侧不准许短路。
