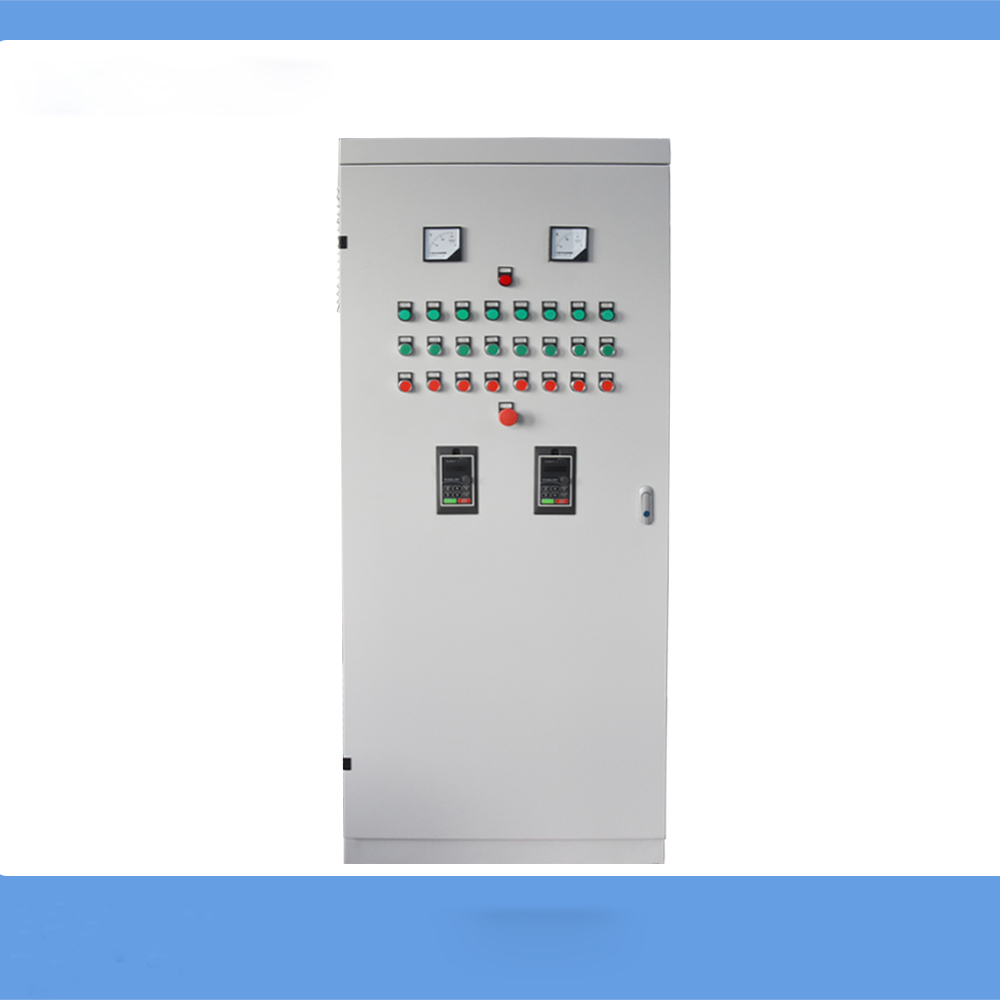

随着我国科学技术的飞速发展,除尘控制柜已成为一个重要的发展方向。作为控制系统的重要组成部分,除尘控制柜在越来越多的生产中得到了应用。除尘控制柜主要包括电源和开关,负责配电和线路保护。除尘器控制柜主要实现控制功能,除断路器和接触器外,还有继电器、PLC或变频器、接线端子等部件。根据不同的需要,除尘控制柜有不同的功能。除尘控制柜是根据控制设备的数量和功率,简单地选择若干不同的电气元件,并将它们组合成一个电柜。
除尘控制柜设计思路:
1、基本思路
电气控制柜设计的基本思路是一种逻辑思维,只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求,就可以说是一种好的的设计。但为了满足电气控制设备的制造和使用要求,必须进行合理的电气控制工艺设计。这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计,同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。
2电气控制柜总体配置设计
电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求,先将控制系统划分为几个组成部分(这些组成部分均称作部件),再根据电气控制柜的复杂程度,把每一部件划成若干组件,然后再根据电气原理图的接线关系整理出各部分的进出线号,并调整它们之间的连接方式。总体配置设计是以电气系统的总装配图与总接线图形式来表达的,图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。
电气控制柜总装配图、接线图(根据需要可以分开,也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的依据。总体设计要使整个电气控制系统集中、紧凑,同时在空间允许条件下,把发热元件,噪声振动大的电气部件,尽量放在离其它元件较远的地方或隔离起来;对于多工位的大型设备,还应考虑两地操作的方便性;控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。总体配置设计得合理与否关系到电气控制系统的制造、装配质量,更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。
3、电器元件布置图的设计与绘制
电气元件布置图是某些电器元件按一定原则的组合。电器元件布置图的设计依据是部件原理图、组件的划分情况等。
4、电器部件接线图的绘制
电气部件接线图是根据部件电气原理及电器元件布置图绘制的,它表示成套装置的连接关系,是电气安装、维修、查线的依据。
5、除尘控制柜及非标准零件图的设计
除尘控制装置通常都需要制作单独的电气控制柜、箱,其设计需要考虑以下几方面:
(1)根据操作需要及控制面板、箱、柜内各种电气部件的尺寸确定电气箱、柜的总体尺寸及结构型式,非特殊情况下,应使电气控制柜总体尺寸符合结构基本尺寸与系列;
(2)根据除尘控制柜总体尺寸及结构型式、安装尺寸,设计箱内安装支架,并标出安装孔、安装螺栓及接地螺栓尺寸,同时注明配作方式。柜、箱的材料一般应选用柜、箱用专型材;
(3)根据现场安装位置、操作、维修方便等要求,设计电气控制柜的开门方式及型式;
(4)为利于控制柜箱内电器的通风散热,在箱体适当部位设计通风孔或通风槽,必要时应在柜体上部设计强迫通风装置与通风孔;
(5)为便于电气控制柜的运输,应设计合适的起吊勾或在箱体底部设计活动轮。
