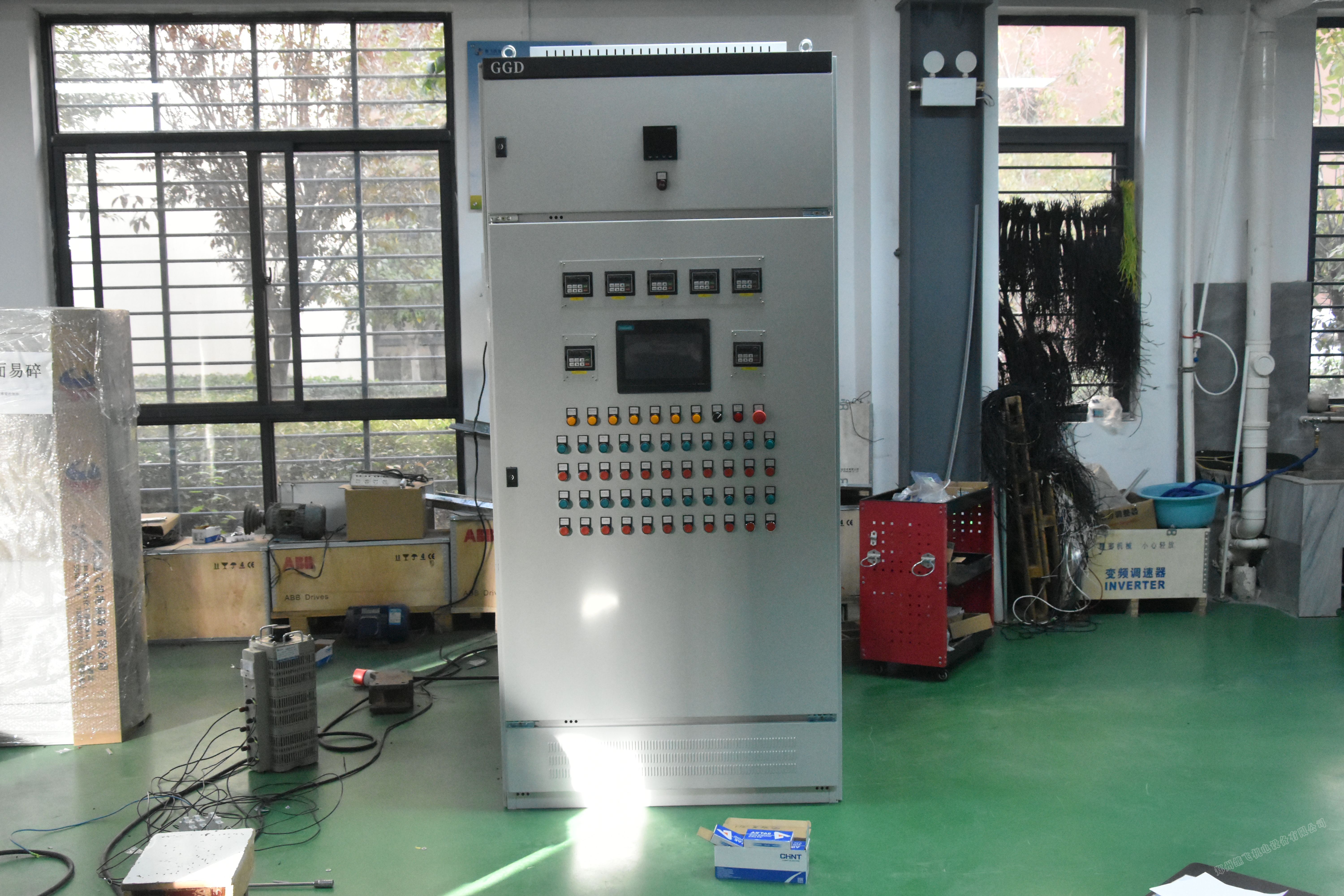

控制柜内部布局的安全标准

控制柜内部布局的安全标准

控制柜内部布局的安全标准主要包括以下几个方面：

1、接地和绝缘要求

控制柜应具有良好的接地系统，接地电阻应符合规定。控制柜必须进行绝缘测试，绝缘电阻应符合要求。相关电缆必须经过绝缘包装，并且要求接地采用专用接地线。接地系统应符合标准要求，且接地导线和接地极之间应不产生接触电阻。绝缘度测试时应使用标准的测试工具和测试方法，确保控制柜的安全性和稳定性。

2、温度和湿度要求

控制柜内部的设备应符合工作温度要求，特别是在极端工作环境下，需要采用特殊材料和技术，以保证正常使用，不受外界影响。控制柜内部要求具有清洁、通风、防尘、防潮、防水等防护措施。控制柜应进行检修年度检查，测试其内部电缆和设备的温湿度情况，确保控制柜的正常使用。

3、安全和可靠性要求

确保控制柜电源顺序正确，不会产生可靠性问题。控制柜内部设备应采用模块化设计，以便于检修和维护，且采用特殊技术以防止电缆松动等问题。门锁和门铰链以及配套的门密封条应合理设计，以确保安全和可靠性。控制柜组装时要求各配件之间的间隙尽量小，以确保其他设备正常工作时，不受控制柜的干扰。控制柜应该使用标准化零部件，确保电路可靠、防护措施有效，确保PLC控制柜的高效稳定运行。

4、布局要求

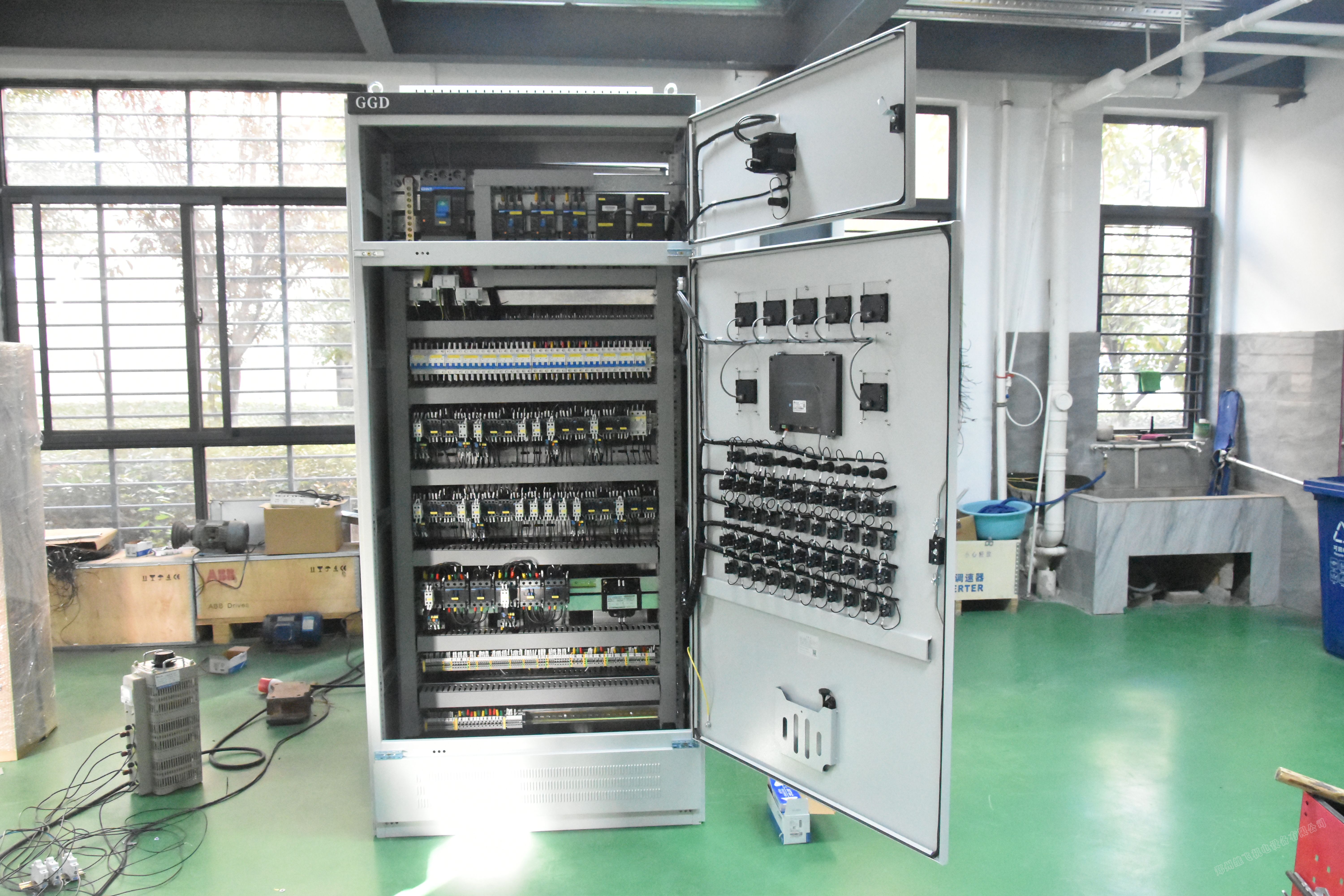

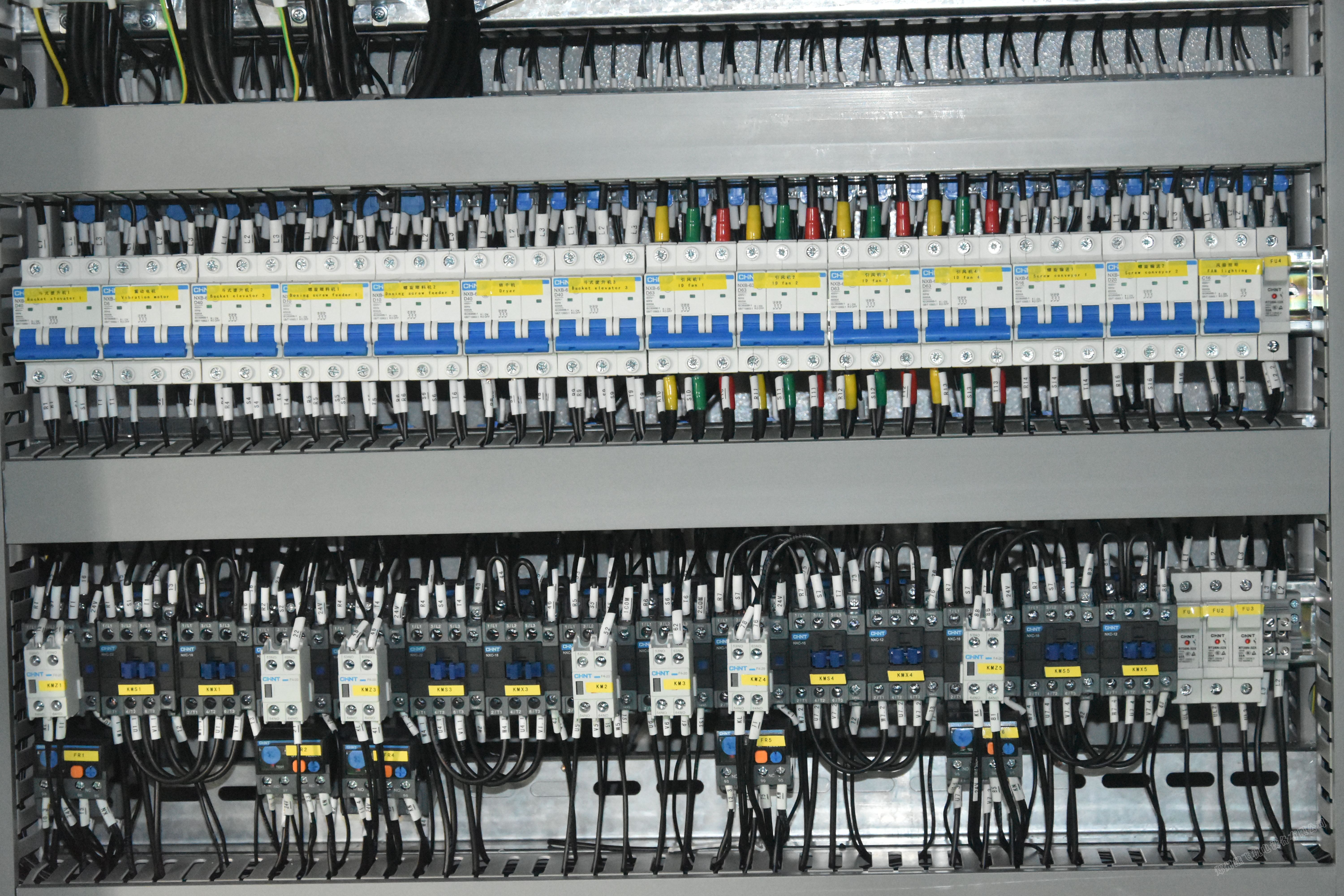

控制柜内部的布线应简洁明了，电缆与配件之间的距离应符合相关标准要求，且距离不应小于1cm。布线应采用标准的电缆通道及桥架，并确保布线清晰，不混乱。低电压电流回路与高电压电流回路应该分开布置，避免发生故障时危及人员安全。控制柜内电缆应设防护套管，防止电气隔离和防飞溅。控制箱内的电线应进行标记，并且应该采用颜色标记，以便于维护和检修。

5、注意电源的安装

PLC控制柜系统电源一般分为：内部电源和外部电源。内部电源是可编程序控制器的工作电源，即可编程序控制器内部电路的工作电源。它的性能直接影响PLC的可靠性。因此，为了保证PLC的正常运行，对内部电源有较高的要求。在干扰强或可靠性要求高的场合，应采用带屏蔽层的隔离变压器为可编程序控制器系统供电。在隔离变压器的二次侧也可以串联一个LC滤波电路

6、选择正确的接地点

良好的接地是保证可编程序控制器可靠运行的重要条件，可避免意外电压冲击危害。PLC控制系统的接地线包括系统接地、屏蔽接地、交流接地和保护接地等。接地系统对PLC系统的干扰主要是由于各接地点电位分布不均匀造成的。不同的接地点之间存在着地电位差，从而引起接地回路电流，影响系统的正常运行。

以上就是控制柜内部布局的一些安全标准，这些标准旨在确保控制柜在运行过程中的安全性和可靠性，减少故障发生的概率，为生产效率和安全创造更有利的条件。
