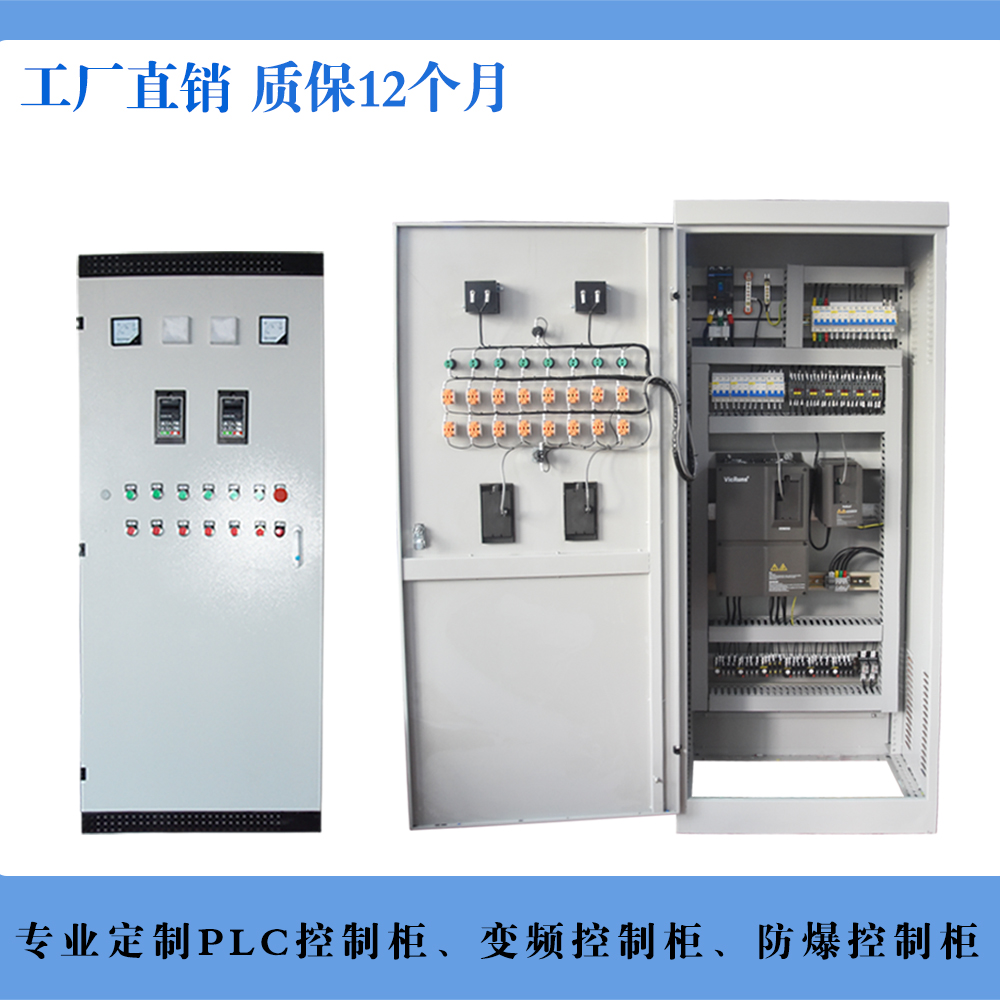

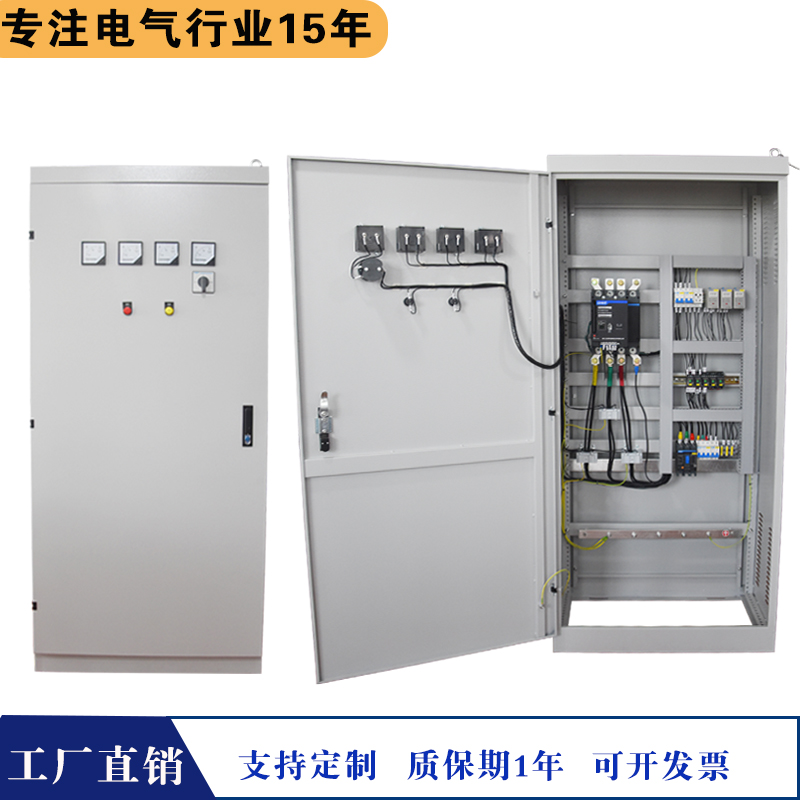

电气控制柜布线

一：关于电气控制柜电器部分：
1.小型断路器输入侧与输出侧接线倒置。
2.电器部品线圈电压与图纸之电压不相符，特别是小型继电器及指示灯之电压易错。
3.电器的正负极性接反，直流电器的内部有很多元件是有正负极性的，比如：电解电容，晶体管，集成电路等....这些元件对正负极性是非常敏感的，一旦加载负压的时候就很容易烧毁。

二：关于电气控制柜端子压接：
1．线与端子之间未压紧：     线与端子之间需压紧，主要是防止他们之间接触电阻过大，当大的电流通过时，在接触处，形成一个较大发热体，从而加速接触表面迅速氧化，进一步加大接触电阻。出现此种情况，对于信号线会造成信息时断时续。对于动力回路，会烧毁器件及整个控制盘。     处理：端子压着之后用以适当的力气拉扯，如遇大功率动力回路，需用液压钳选择当前线径模具逐级向下换取，直至端子与导线无缝隙为止。
2.线径与端子规格不相符：     当线与端子不相符时，虽然我们感觉到线已拉不出来，但此时线与端子之间的接触为点接触，接触电阻还是非常大。还是会造成以上所提到的现象产生。     处理：如遇松动的端子或线径与端子不符时，导线接头必须回折方才进行压着，增加接触面积及防止松动。
三：关于电气控制柜端子插入电器部位：
1.将线插入小型断路器接线桩下部，通过反向拧紧螺栓来锁紧端子。表面上看线已压牢在断路器上，其实因端子与断路器端桩未充分接触，仍为虚接。
2．端子侧翻或与电器部品接线处不匹配，加再大的力，端子端面亦与部品接线处导电不能充分接触。
3.动力回路接线时，色套或线码套入过前，从而直接压在电器部品导电部，造成线与电器部品导电部悬空，未充分接触。
4.将端子接入电器部位时，同一部位接入超过两根以上导线，表面上看导线以牢牢连接与电器部品。其实因夹在中间部位的导线接触面积减少，如引起发热等现象产生。

四：关于电气控制柜接线时的紧固：
1.螺栓螺母损坏变形，不要用老虎钳紧固或松动螺栓螺母，以防造成损坏，用活口扳手时要调整好开口，防止将螺栓螺母损坏变形，造成不易拆装。
2.发现难于拆卸的螺栓螺母，不要鲁莽行事，防止造成变形更难于拆卸，应给予适当敲打，或加螺丝松动剂稍后再进行拆卸。
3.螺丝刀与螺丝打滑，用螺丝刀紧固或松动螺丝时，必须用力使螺丝刀顶紧螺丝，然后再进行紧固或松动，防止螺丝刀与螺丝打滑，造成螺丝损伤不易拆装。
4.螺栓螺母滑扣，紧固接线用力要适中，防止用力过大将螺栓螺母滑扣。
五：关于电气控制柜接线：
接线作业时铜屑掉入重要电器内，此时我们需特别注意，因为当铜屑掉入电器内是我们看不到也检查不出来的重大隐患。
